1D/2D Präsentationsscanner Datalogic DSM0400 Barcodescanner, MP-DL, USB, Kabel 50cm, DSM0422-DL

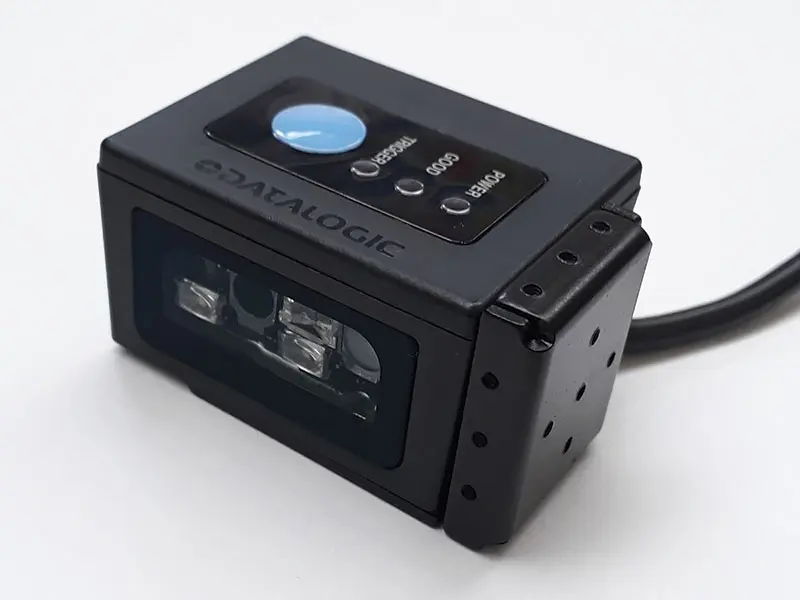

Datalogic DSM0422-DL – Fixed-Scanmodul, stationärer 2D-Barcodescanner, IP54

Das Datalogic DSM0422-DL ist ein leistungsstarkes Fixed-Mount 2D-Scanmodul aus der DSM04XX-Serie. Der stationäre Barcodescanner wurde für Anwendungen mit begrenztem Bauraum entwickelt und eignet sich ideal für Verkauf, Fertigung, Gesundheitswesen sowie Transport und Logistik. Dank robuster Bauweise, hoher Scanleistung und flexibler Integration ist das Modul optimal für OEM- und Embedded-Anwendungen.

Hochleistungs-Scanning im kompakten Format

Mit Abmessungen von nur 47 × 27 × 38 mm bietet das DSM0422-DL maximale Scanleistung bei minimalem Platzbedarf. Der WVGA-/Megapixel-Imager erfasst zuverlässig 1D- und 2D-Barcodes – auch bei beschädigten, kontrastarmen oder schlecht gedruckten Codes. Die hohe Bewegungstoleranz ermöglicht schnelles Scannen in automatisierten Prozessen.

Robustes IP54-Gehäuse für industrielle Umgebungen

Das Gehäuse aus schlagfestem Harz ist beständig gegen Reinigungs-, Lösungs- und Desinfektionsmittel. Mit der Schutzklasse IP54 ist das Scanmodul gegen Staub und Spritzwasser geschützt und eignet sich damit auch für anspruchsvolle Industrie- und Healthcare-Umgebungen.

Einfache Integration & flexible Schnittstellen

Das DSM0422-DL wurde für eine einfache elektrische und mechanische Integration konzipiert. Das mitgelieferte Montagematerial ermöglicht die Montage von allen Seiten und in nahezu jedem Winkel. Verfügbar sind USB- und RS-232-Schnittstellen sowie Multi-Interface-Varianten für eine echte Plug-and-Play-Installation.

Anwendungsbereiche

• Verkauf & Point of Sale
• Industrie & Herstellung
• Gesundheitswesen
• Transport & Logistik
• OEM- & Embedded-Systeme

Besonderheiten

• Hohe Scanleistung bei minimalem Platzbedarf
• Stationäres Fixed-Scanmodul
• IP54-zertifiziertes, schlagfestes Gehäuse
• Hervorragende Bewegungstoleranz
• Mehrere Scan- & Trigger-Modi
• Integrierter Beeper & Green Spot™ Lesebestätigung

Technische Spezifikationen

Physische Merkmale

• Abmessungen: 47 × 27 × 38 mm
• Gewicht: 131 g (USB), 155 g (RS-232), 96 g (RJ-45)

Allgemein

• Bildsensor: WVGA (752 × 480 Pixel) / Megapixel (1280 × 960 Pixel)
• Lichtquelle: Ziel 650 nm VLD, Beleuchtung weiße LEDs
• Sichtfeld: bis 52° H × 40° V (Weitwinkelmodell)
• Druckkontrast: mindestens 25 %
• Bildaufnahme: 256 Graustufen, BMP, JPEG
• Schnittstellen: USB (HID, COM, OEM, Composite), RS-232

Dekodierfähigkeit

• 1D-Codes: Alle gängigen Linearcodes inkl. GS1 DataBar & Composite Codes
• 2D-Codes: QR Code, Micro QR Code, Data Matrix, Aztec Code, MaxiCode, Han Xin Code
• Postcodes: u. a. Postnet, IMB, Royal Mail, Japan Post
• Stapelcodes: PDF417, MicroPDF417, GS1 DataBar Stacked

Elektrik

• Eingangsspannung: 5 VDC ±5 %
• Stromaufnahme Betrieb: ca. 214–246 mA (modellabhängig)
• Niedrigleistungsmodus: ab 3,9 mA

Zuverlässigkeit & Umgebungsbedingungen

• Schutzklasse: IP54
• Fallschutz: Stürze aus bis zu 1 m auf Beton
• Betriebstemperatur: -20 °C bis +50 °C
• Luftfeuchtigkeit: 5 % – 95 %, nicht kondensierend

Sicherheit & Konformität

Das DSM0422-DL erfüllt alle relevanten Sicherheits- und Umweltstandards, einschließlich EU RoHS und China RoHS. Die Lichtquelle entspricht der IEC 60825 Klasse 2. Eine vollständige Liste der Zertifizierungen ist in der Kurzanleitung enthalten.
