1D/2D Präsentationsscanner Datalogic Gryphon I GFS4590 USB/RS232-RJ50 KIT, rote Beleuchtung, schwarz, GFS4590-BK-RED

Datalogic Gryphon I GFS4590 – USB/RS232, RJ50, rote Beleuchtung, schwarz

Leistungsstarker 1-Megapixel-Präsentations- und Einbauscanner für POS, Kiosk, Zugangskontrolle und industrielle Anwendungen.

Professionelle Scanleistung auf kleinem Raum

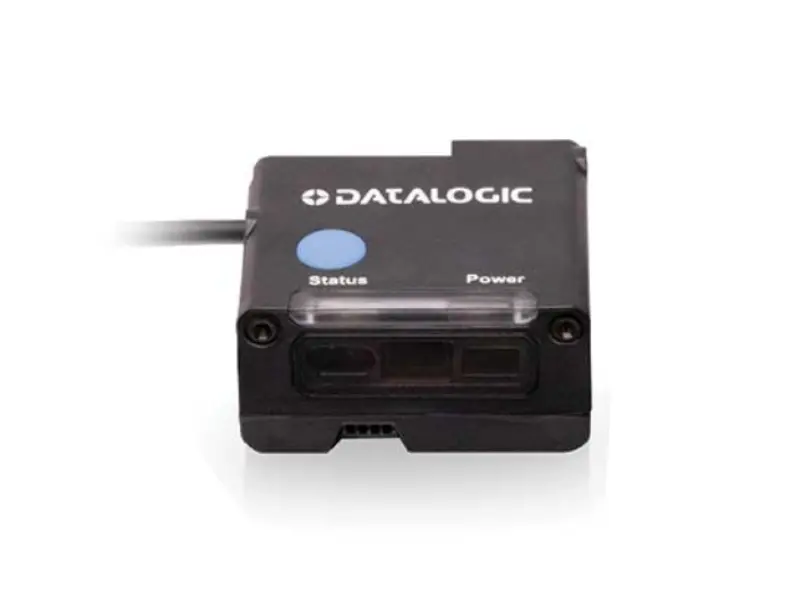

Der Datalogic Gryphon I GFS4590 ist ein kompakter Fixed-Mount-Area-Imager für fest installierte Scanplätze. Sein großes Sichtfeld und die hohe Bewegungstoleranz ermöglichen eine schnelle Erfassung von Produktetiketten, Tickets, Kundenkarten und mobilen Codes. Barcodes auf Smartphones und Displays werden ebenso verarbeitet wie klassisch gedruckte Symbole.

Die rote Beleuchtungsvariante nutzt eine 617-nm-LED und blaue Ziel-LEDs. Automatische Objekterkennung erlaubt präsentationsähnliche Abläufe ohne separaten Auslöser. Das robuste IP54-Gehäuse, die Fallfestigkeit bis 1,5 m und der breite Temperaturbereich eignen sich auch für anspruchsvolle Integrationen außerhalb eines klassischen Kassentresens.

Typische Einsatzbereiche

• Point of Sale und stationäre Präsentationsplätze
• Self-Checkout, Kioske und Verkaufsautomaten
• Ticketing, Zutrittskontrolle und Besucherregistrierung
• Logistik, Wareneingang und Versandstationen
• Industrielle Anlagen und Maschinenintegration
• Gesundheitswesen und Dokumentenerfassung

Modell und Ausführung

• Hersteller: Datalogic
• Produktserie: Gryphon 4500 Fixed Series
• Modell: Gryphon I GFS4590
• Teilenummer: GFS4590-BK-RED
• GTIN: 5715328136892
• Geräteart: fest montierbarer 1D-/2D-Area-Imager
• Scanbereich: Standard Range / Wide Angle
• Beleuchtung: Rot
• Gehäusefarbe: Schwarz

Bildgebung und Scanleistung

• Bildsensor: 1 Megapixel, 1280 × 800 Pixel
• Bildrate: 60 Vollbilder pro Sekunde
• Sichtfeld: 51° horizontal × 32° vertikal
• Bewegungstoleranz: 70 IPS bei EAN/UPC
• Mindestdruckkontrast: 15 %
• Lesewinkel: Pitch ±60°, Roll ±180°, Skew ±60°
• Maximale 1D-Auflösung: 0,076 mm / 3 mil
• Data-Matrix- und PDF417-Auflösung: 0,13 mm / 5 mil
• Bilderfassung: BMP, JPEG und TIFF; 256, 16 oder 2 Graustufen

Beleuchtung und Lesebestätigung

• Zielhilfe: blaue LEDs, 470 nm
• Beleuchtung: rote LED, 617 nm
• Visuelle Rückmeldung: patentierter Datalogic Green Spot direkt auf dem Barcode
• Frontanzeige: Good-Read-LED mit einstellbarer Helligkeit
• Akustische Rückmeldung: Signalton mit einstellbarem Ton und Lautstärke
• Auslösung: automatische Objekterkennung und softwareabhängige Betriebsmodi

Unterstützte Barcodes und OCR

• 1D-Codes: automatische Erkennung aller gängigen linearen Codes einschließlich GS1 DataBar
• 2D-Codes: QR Code, Micro QR, Data Matrix, Aztec, MaxiCode, Han Xin, DotCode und Dot Matrix
• Stapelcodes: PDF417, MicroPDF417, MacroPDF und GS1 DataBar Composites
• Postcodes: unter anderem Australian Post, British Post, China Post, IMB, Japan Post, KIX, Planet und Postnet
• Digitale Wasserzeichen: Digimarc Barcodes
• OCR: OCR-A, OCR-B und MICR

Typische Lesereichweiten

• Code 39, 5 mil: ca. 4 bis 30 cm
• Code 39, 10 mil: ca. 1,7 bis 53,5 cm
• EAN/UPC, 13 mil: ca. 4 bis 82 cm
• Data Matrix, 10 mil: ca. 3,5 bis 23,5 cm
• Data Matrix, 15 mil: ca. 3 bis 35 cm
• PDF417, 10 mil: ca. 1,5 bis 35 cm
• QR Code, 10 mil: ca. 3,5 bis 22 cm

Die tatsächliche Reichweite ist von Symbolgröße, Druckqualität, Kontrast, Scanwinkel und Umgebungslicht abhängig.

Schnittstellen und Anschluss

• Hostschnittstellen: USB und RS232
• Geräteanschluss: 10 cm langes Anschlussstück mit RJ50-Buchse
• USB-Nutzung: mit kompatiblem Datalogic-RJ50-auf-USB-Kabel
• RS232-Nutzung: mit kompatiblem Datalogic-RJ50-auf-DB9-Kabel und gegebenenfalls passender Stromversorgung
• Konfiguration: Datalogic Aladdin kostenlos verfügbar
• POS-Unterstützung: OPOS- und JavaPOS-Dienstprogramme verfügbar
• Wichtiger Lieferhinweis: Ein langes USB- oder RS232-Hostkabel ist bei GFS4590-BK-RED nicht offiziell als enthalten ausgewiesen

Elektrische Eigenschaften

• Eingangsspannung: 5 bis 14 VDC
• Stromaufnahme im Betrieb: typischerweise unter 225 mA
• Standby bei automatischer Objekterkennung: typischerweise 115 mA
• Standby in Online-/Serial-Online-Modi: typischerweise 55 mA
• Stromversorgung: abhängig vom verwendeten USB- oder RS232-Kabel und Hostsystem

Physische Merkmale und Montage

• Abmessungen: ca. 28 × 48 × 55 mm
• Gewicht: ca. 95 g inklusive 10-cm-RJ50-Anschluss
• Montage: mehrere integrierte Befestigungspunkte für flexible Ausrichtung
• Optionales Zubehör: Montagehalterung KMA-4500-BK und passende Datalogic-Anschlusskabel
• Gehäusefarbe: Schwarz

Robustheit und Umgebungsbedingungen

• Schutzklasse: IP54
• Fallfestigkeit: wiederholte Stürze aus 1,5 m auf Beton
• Vibrationsfestigkeit: zufällige Vibration bis 5 G, 22 bis 300 Hz, 2 Stunden je Achse
• Betriebstemperatur: -20 °C bis 50 °C
• Lagertemperatur: -40 °C bis 70 °C
• Umgebungslicht: 0 bis 120.000 Lux
• Umweltkonformität: EU RoHS und China RoHS
• LED-Klassifizierung: Beleuchtung Exempt Group, Zielhilfe Risk Group 1 nach IEC 62471
• Herstellergarantie: 5 Jahre gemäß Datalogic-Garantiebedingungen

Lieferumfang

• Datalogic Gryphon I GFS4590 Fixed-Mount-Scanner, GFS4590-BK-RED
• Fest angebrachtes 10-cm-Anschlussstück mit RJ50-Buchse

Separat zu bestellen: passendes RJ50-auf-USB- oder RJ50-auf-RS232-Hostkabel, gegebenenfalls Netzteil und Netzkabel sowie Montagehalterung.

FAQ zum Datalogic Gryphon I GFS4590

MagicPOS Service-Fazit

Der Datalogic Gryphon I GFS4590-BK-RED verbindet kompakte Einbaumaße mit hoher 1D-/2D-Leistung, flexibler USB/RS232-Anbindung und robuster Ausführung. Damit ist er eine starke Wahl für stationäre Scanpunkte, Kioske, Automaten und individuelle Integrationsprojekte.
